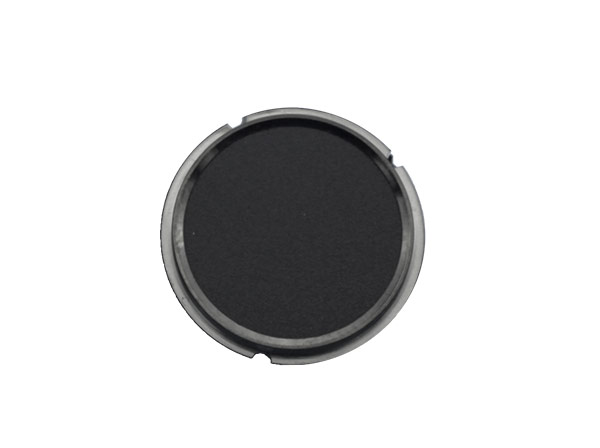

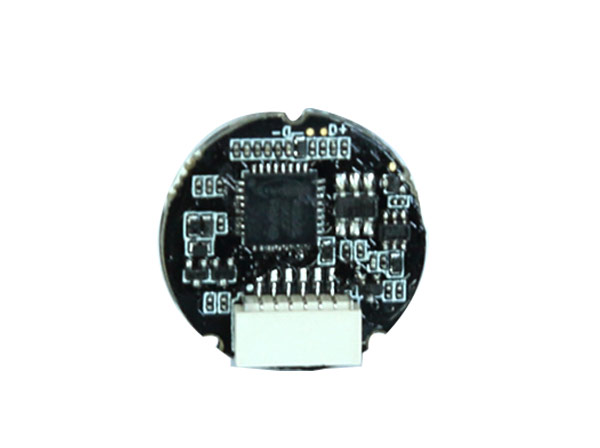

| 产品概述
TLK3AK02/M02 是电容式一体化指纹模组集成了强大的 TL192S 指纹芯片及高性能算法芯片。TLK3AK02/M02 的软硬件设计都完全一样，TLK3AM02为锖色铁框
TL192S 指纹芯片可以采出 256 灰度等级的高质量图像；芯片有效像素是 192x192 像素，分辨率是 508 DPI；使用了独特的涂层加工工艺，对于 ESD 的防护高达 15KV。算法芯片是基于 ARM Cortex 系列内核的高性能算法芯片，具有丰富的外设接口及具有强大的算法功能，支持 DES、AES、RSA、ECC 及多种 HASH 算法。TLK3AK02/M02 支持低功耗模式及触控唤醒功能
指纹芯片与算法芯片是通过高速的 SPI 接口通信，产品与外部设备可以通过一个 6Pin 1.0mm 间距标准连接器连接，通信方式是 UART TLK3AK02/M02 是深圳市迪安杰智能识别独立研发的电容式指纹模组，模组软件、硬件都具有完整自主知识产权。
| 应用领域
• 考勤管理
• 门禁管理
• 智能家居
• 安防领域
• 物联网
| 技术参数
SYMBOL
|
PARAMETER
|
CONDITION
|
MIN
|
TYP
|
MAX
|
UNIT
|
V DD
|
工作电压
|
|
3.0
|
3.3
|
3.6
|
V
|
I LD
|
低功耗电流
|
低功耗模式
|
2
|
3
|
4
|
uA
|
I D
|
工作电流
|
工作模式
|
41
|
45
|
48
|
mA
|
V CC
|
工作电压
|
|
3.0
|
3.3
|
3.6
|
V
|
|
工作温度
|
|
-20
|
|
+60
|
°C
|
|
存储温度
|
|
-40
|
|
+85
|
°C
|
|
相对湿度
|
非凝露
|
40％
|
|
80％
|
RH
|
|
ESD
|
|
接触+/- 8KV，空气+/-15KV
|
KV
|
|
像素分辨率
|
|
508
|
DPI
|
|
有效像素
|
|
192 X 192
|
|
拒真率
|
安全等级为 3
|
小于百分之一
|
|
识假率
|
安全等级为 3
|
小于十万分之一
|
|
通信接口
|
|
UART（波特率 9600~115200，默认
57600）
|
|
指纹模板
|
|
118
|
PCS
|
|
指纹图像录入时间
|
|
＜100
|
ms
|
|
开发包
|
|
WINDOWS/LINUX/ANDROID 等平台
|
L x W
x T
|
尺寸
|
传感器
|
11 X 12.4 X 0.8
|
mm
|
模组
|
33.1 X 20.3 X 3.1
|
mm
|
注 ：
● VDD_CTRL、Vtouch 一定要单独 LDO 供电，并能单独实现断电，由于电压不稳定会造成指纹模组工作不正常，在电池低压告警时，应关闭指纹模组使用功能，并通知用户及时更换电池，避免与大功率器件（喇叭、蜂鸣器、LED、LCD、电磁铁、电机等）共用电源，电源纹波应<50mV。
● 手指触摸到 Bezel 后，TOUCH_OUT 脚输出高电平信号。
| 功能电路
A.通信接口
SPI 接口是一种高速的、全双工、同步的通信总线， TL192S 指纹传感器与 MCU 之间是通过SPI 协议进行数据通信。
TLK3A 与外部设备是通过 UART 接口进行数据通信，波特率默认是 57600，留有 USB 调试接口。
B.串行协议
采用半双工异步串行通讯。默认波特率为 57600bps，可通过命令设置为 9600～115200bps。
传送的帧格式为 10 位，没有起始位，8 位数据位（低位在前）和 2 位停止位，无校验位。
C.上电时序
在与 PC 机 USB 通讯模式下，模块上电或从低功耗模式进入正常模式，约需 300ms 时间进行初始化工作。在此期间，模块不能响应上位机命令。
在 UART 通讯模式下，模块上电或从低功耗模式进入正常模式，约需 50ms 时间进行初始化工作。在此期间，模块不能响应上位机命令。
D.触摸 唤醒设计及流程图
该指纹模组可以通过触摸唤醒控制 VDD_CTRL 电源工作与否来实现降低模组功耗，设计电路如下所示：
通过此电路控制 VDD_CTRL 电源的通断时间可以实现低功耗，当 VDD_CTRL 电源被关断，此时只有触摸唤醒电路工作，功耗小于 3uA; 为了确保模组触摸唤醒功能正常，需要在模组 VDD_CTRL关断（进入低功耗）后对触摸唤醒部分做复位操作
E.触摸唤醒流程图

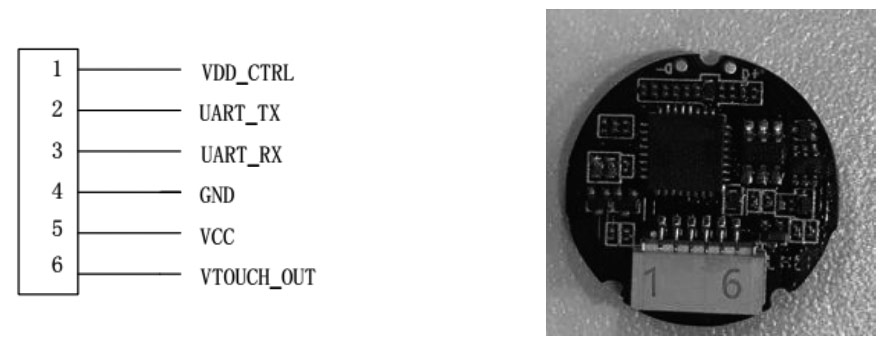

| 连接器 Pin 定义
PIN
|
SIGNAL NAME
|
DESCRIPTION
|
1
|
VDD_CTRL
|
电源电压 3.3V
|
|
2
|
UART_TX
|
UART 数据输出
|
3
|
UART_RX
|
UART 数据输入
|
|
4
|
GND
|
电源地
|
|
5
|
VCC
|
触控电路电源 3.3V
|
|
6
|
VTOUCH_OUT
|
触控信号输出，检测到手指输出信号为 TTL 高电
平，驱动电流能力小于 6mA
|
| ESD
本产品都符合 IEC61000-4-2 标准，都能通过空气+/-15KV，接触+/-8KV 的静电测试，为了满足客户更多使用场景，增强产品对静电的的抗干扰能力，客户可以在上位机连接器端做以下优化方案：在电源上串上 100uH 的电感，信号线上串上 100Ω的电阻；软件优化可以加硬件看门狗或者软件看门狗，通过这两种措施有效的提高模组抗静电能力。
| 通讯协议
请参考《迪安杰智能识别科技指纹模组通讯协议》

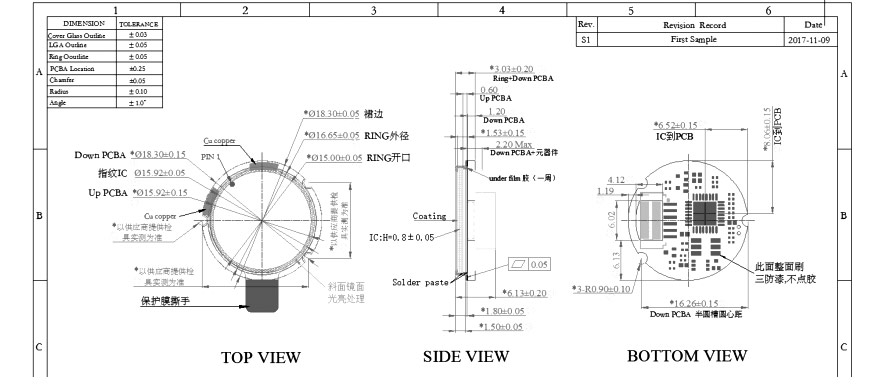

| 结构尺寸
注 ：
1 1 ） 圆形模组的固定是通过三个 m R=0.7mm 的 半圆孔来固定, , 定位柱半径应<0.7mm ，B PCB 上以半圆孔为同心圆，m R=1.2mm 为半径的区域内为元器件避空区域，请利用此区域定位 ；
2 2 ） 2 TLK3AK02/M02 的结构尺寸完全一样
