| 概述

A.功能概述

TL192S 是一款低功耗、高穿透的电容式指纹传感器。

B.功能特性

TL192S 指纹传感器包含以下特性：

⚫ 传感器阵列大小为：192x192 像素点；

⚫ 单像素位宽 8 位；

⚫ 高速 SPI 接口；

⚫ 低功耗；

⚫ 3.3V 单电源供电；

⚫ ESD 耐压 15KV；

⚫ 图像帧率 30 帧/秒

⚫ 508 DPI

| 功能框图

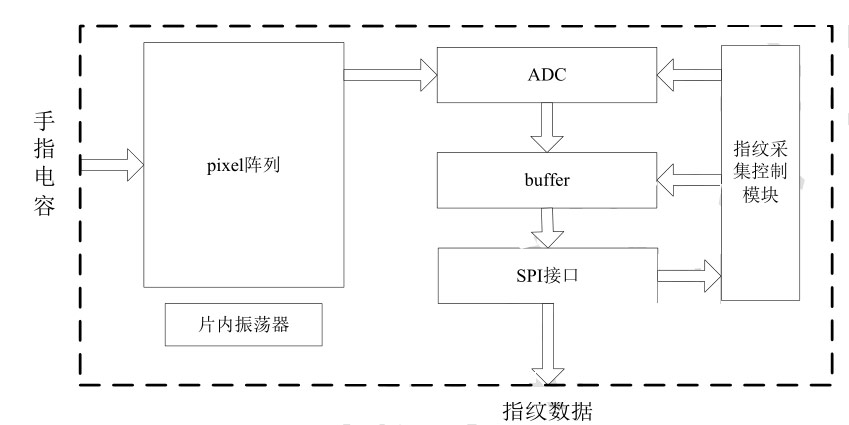

图 1 TL192S 功能框图

图 1 所示为 TL192S 电容式指纹传感器功能框图，通过 SPI 接口向TL192S 发起指纹采集命令后，pixel 阵列采集的手指电容，通过 ADC 采样量化，并存入到内部 buffer 中，用户可以通过中断或查询方式从 SPI 接口读取存储在内部 buffer 中的指纹数据。ADC 采样量化和存储、读取均在指纹采集控制模块控制下完成。

| 技术规格

A.电气特性

电参数列表

Parameter	Description	Min	Typical	Max	Unit
Supply Voltage	电源电压		3.3		V
IO Voltage	IO 电压		3.3		V
Supply Current	图像采集时总电流		<30		mA
SPI CLOCK	SPI 时钟频率		<20		MHz
Interface	SPI		4+1		pin
Frame Rate	传输帧率		>30		f/s
ESD Protection	满足 IEC61000-4-2，空气放电		±15		kV
Operating Temperature storage Temperature VIL VIH VOL VOH	工作温度范围储存温度范围输入低电平输入高电平输出低电平输出高电平	-40 -40 2.0 2.0	27	85 85 0.8 0.5	°C °C V V V V

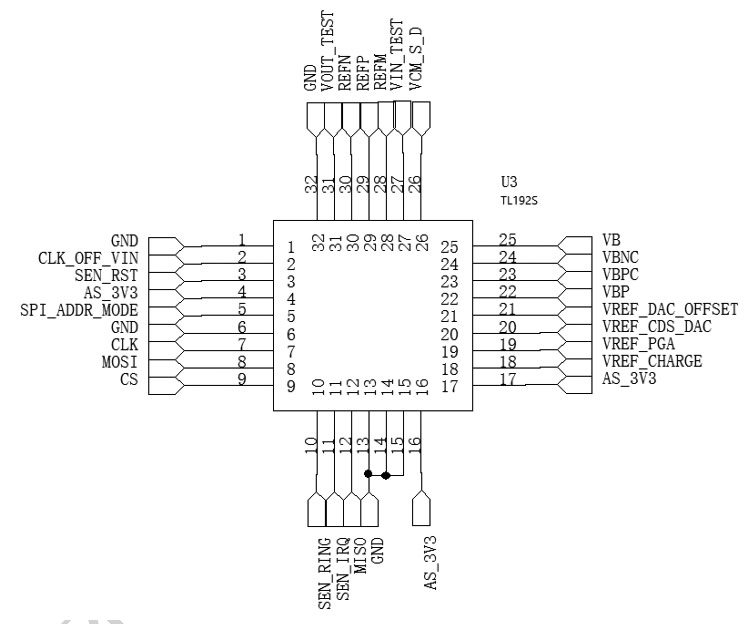

| 引脚描述

TL192S 引脚描述

引脚序号	引脚名称	描述
1	ESDVSS	ESD 地
2	CLK_OFF_VIN	外接时钟输入
3	RSTN	复位信号
4	VDD	数字电源
5	SPI_ADDR_MODE	测试模式选择
6	VSS	数字地
7	SPI_CLK	SPI时钟
8	SPI_MOSI	SPI 输入
9	SPI_SSN	SPI 片选
10	BEZEL	激励信号
11	INT	中断信号
12	SPI_MISO	SPI 输出
13	AVSS	模拟地
14	DVSS	数字地
15	DVSS	数字地
16	DVDD	数字电源
17	AVDD	模拟电源
18	VREF_CHARGE	模拟输出
19	VREF_PGA	模拟输出
20	VREF_CDS_DAC	模拟输出
21	VREF_ADC_OFFSET	模拟输出
22	VBP	模拟输出
23	VBPC	模拟输出
24	VBNC	模拟输出
25	VB	模拟输出
26	VCM_S_D	模拟输出
27	VIN_TEST	模拟输出
28	REFM	模拟输出
29	REFP	模拟输出
30	REFN	模拟输出
31	VOUT_TEST	模拟输出
32	ESDVSS	ESD地

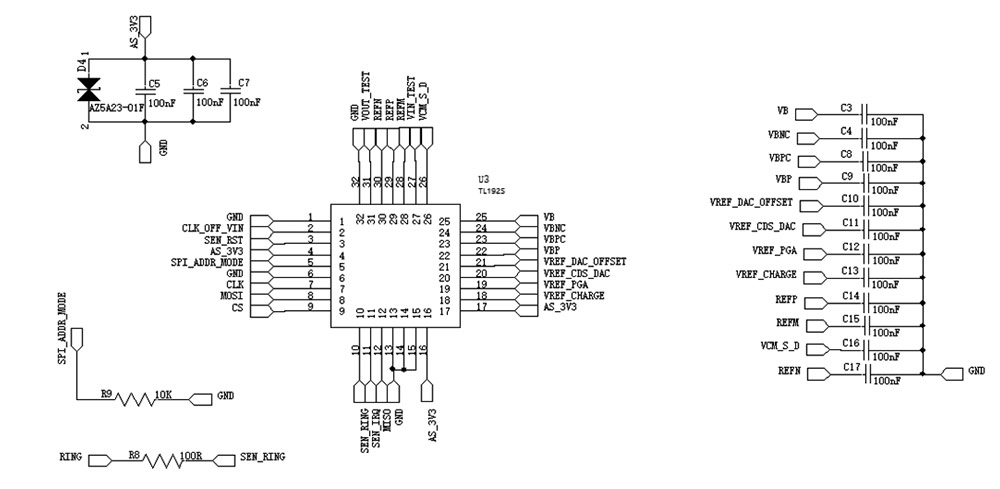

| 应用电路

A.P Pl ixel

采用主动式采集原理结合独特的读取技术，有效的消除噪声和失配。

B.指纹采集数模转换器

内置低功耗 10bit ADC，Max采样率为 8M Sample/S,正常工作有效位ENOB 达到 9.5bit.

C.I SPI 接口

TL192S 内包含了一个 SPI 从机接口。用户通过 SPI 接口完成对 TL192S的初始化、发出采图命令、读取指纹数据。TL192S 仅支持 11 模式，SPI_CLK 上升沿采样数据，SPI_CLK 下降沿驱动数据，接口时序如下图所示：

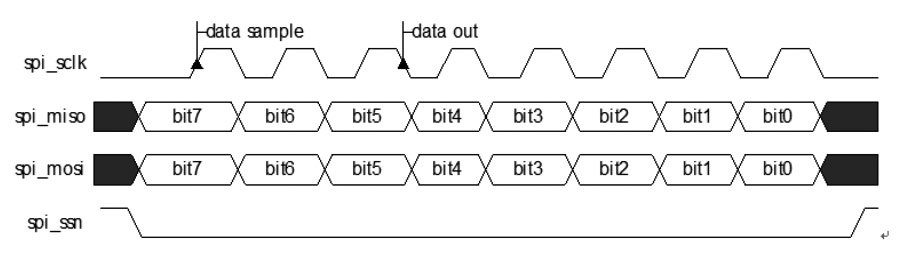

图 2 SPI 接口时序

TL192S 的 SPI 接口可以完成 3 种操作：单字节读、单字节写和多字节读。SPI 操作的基本格式为：8 位地址 + {cmd[1:0],6'd0} + 8 位数据（或多个字节数据）。即首先发送 8 位寄存器地址，然后发送单字节读、单字节写或多字节读命令，若为单字节写命令，随后 SPI 主机发送写入的字节，若为单字节读或多字节读命令，若 SPI 从机已经准备好则请求的数据，则直接发送该数据，若从机未准备好，则返回全 0 数据，直到从机数据准备好。三种基本操作的对应的命令编码如表 3 所示：

注：传感器的 SPI 接口不能与其它元器件共用

SPI 基本操作命令编码

序号	CMD值	CMD 说明
1	00	单次写寄存器
2	01	reserved
3	10	单次读寄存器
4	11	连续采集图像

D.指纹采集控制模块

指纹采集控制模块通过 SPI 接口对其进行配置。指纹采集控制模块控制模拟前端 ADC 采样时序；指纹采集控制模块控制指纹采样数据的存储与读取。

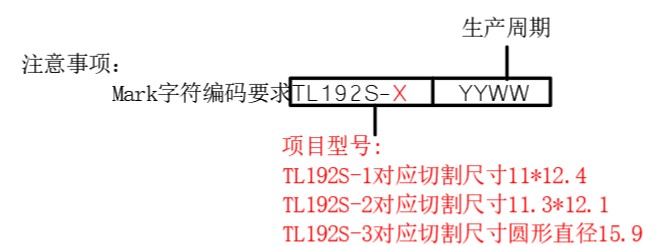

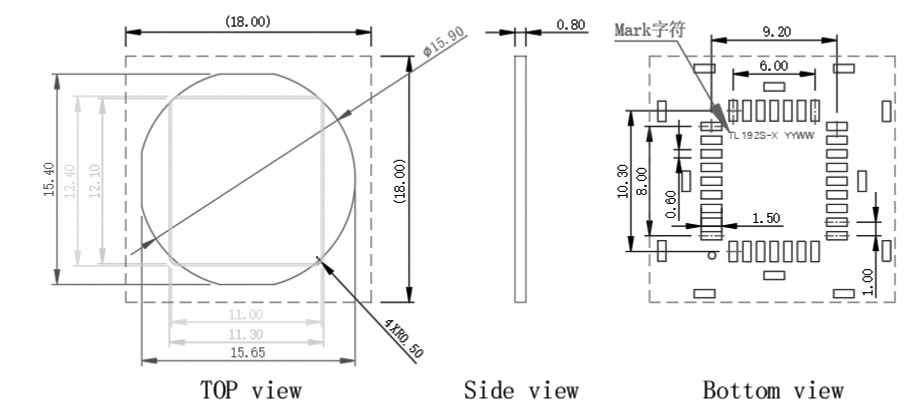

| 封装特性
